法兰连接铁制Y型过滤器

法兰连接铁制Y型过滤器
法兰连接铁制Y型过滤器产品介绍:

GL41H 型 PN10 - PN16 法兰连接铁制Y型过滤器具有结构先进、阻力小、排污时间短、效率高、安装检修方便、成本低等特点。适用介质为水、蒸汽、油,可满足不同管道需求。





 产品性能参数

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要性能参数

型号

PN

工作压力 (Mpa)

适用温度 (℃)

适用介质

GL41H-10

10

1.0

≤ 120

水、蒸汽、油

GL41H-16

16

1.6

≤ 200

水、蒸汽、油

GL41H-16Q

16

1.6

≤ 220

水、蒸汽、油



产品零部件材料

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器零部件材料

型号

材料

阀体、阀盖

过滤网

螺塞

垫片

GL41H-10

灰铸铁

不锈钢

可锻铸铁

橡胶石棉板

GL41H-16

灰铸铁

不锈钢

可锻铸铁

橡胶石棉板

GL41H-16Q

球磨铸铁

不锈钢

可锻铸铁

橡胶石棉板



产品外形及结构尺寸(PN16)

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要外形及结构尺寸(mm)

型号

DN

L

D

z×ød

H

重量/kg

GL41H-10

50

250

160

4×ø18

168




65

280

180

4×ø18

185

80

315

195

4×ø18

200

100

370

215

8×ø18

255

125

450

245

8×ø18

295

150

510

280

8×ø23

345

200

560

335

8×ø23

425

250

745

390

12×ø23

515

300

780

440

12×ø23

600

GL41H-16Q

50

250

160

4×ø18

168

65

280

180

4×ø18

185

80

315

195

8×ø18

200

100

370

215

8×ø18

255

125

450

245

8×ø18

295

150

510

280

8×ø23

345

200

560

335

12×ø23

425

250

745

405

12×ø25

515

300

780

460

12×ø25

600

GL41H-16

32

180

135

4×ø18

90

4.9

40

220

145

4×ø18

125

7.3

50

240

160

4×ø18

145

10.1

65

280

180

4×ø18

165

14

80

320

195

8×ø18

210

19.2

100

380

215

8×ø18

250

27

125

440

245

8×ø18

295

49.7

150

480

280

8×ø23

335

59.4

200

600

335

12×ø23

380

97.2

250

605

405

12×ø25

430

132.4

300

635

460

12×ø25

460

173.2

350

696

520

16×ø25

495

230

400

790

580

16×ø30

560

320

450

850

640

20×ø30

641

460

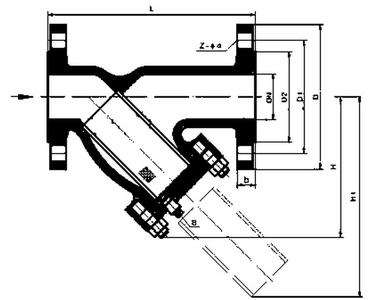

产品外形及结构尺寸示意图
